ЛЯ4. Винтовочная противотанковая граната GG/P 40 (Gewehrgranate zur Panzerbekampfung 40). Германия.
Первая в мире винтовочная противотанковая граната с кумулятивной боевой частью. Находилась на вооружении парашютно – десантных и авиаполевых частей Люфтваффе с 1941 г. Выстреливалась посредством наствольного гранатомета из карабина Маузер 98k на дальность до 275 м. Эффективная дальность стрельбы до 100 м, бронепробиваемость 35 мм.
Экспонат найден в 2012 г в Чудовском районе Новгородской области в районе бывшего Комсомольского поселка.

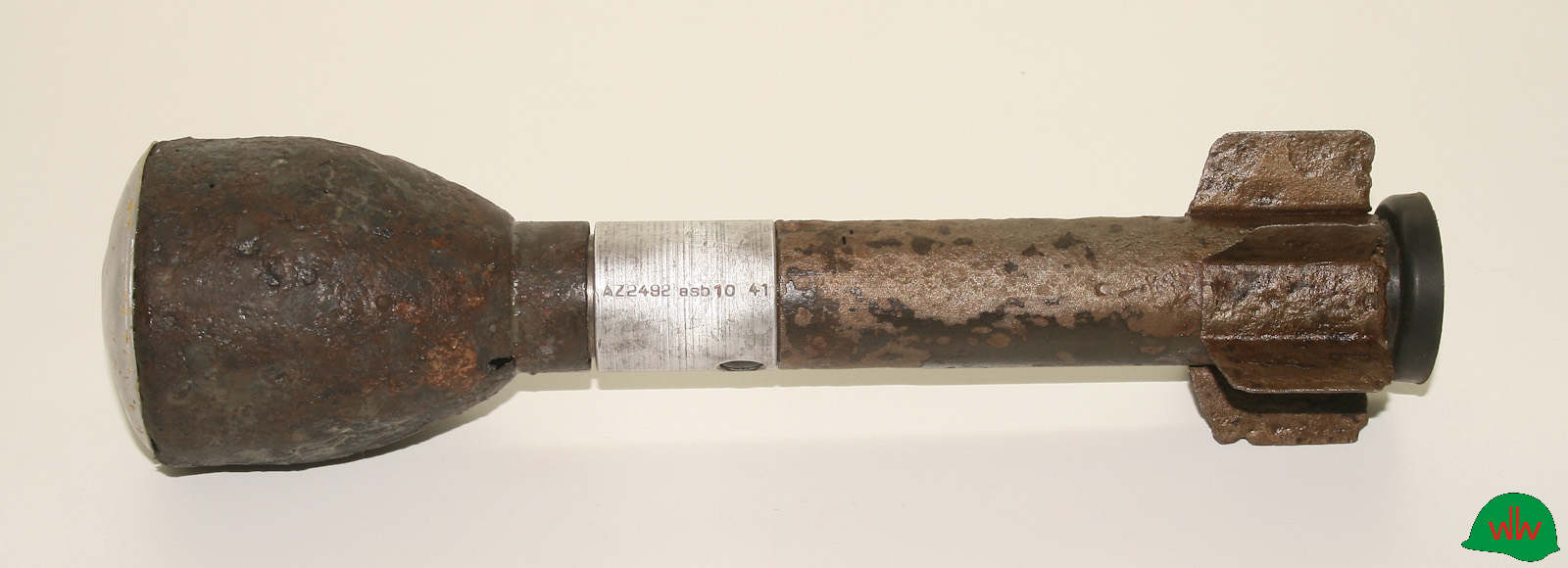

Общий вид гранаты GG/P40. Темно – зеленая окраска сохранилась частично. Взрыватель не окрашен. Окраска алюминиевой крышки головной части гранаты не сохранилась. Стабилизаторы закреплены на трубке тремя парами точечной сваркой.

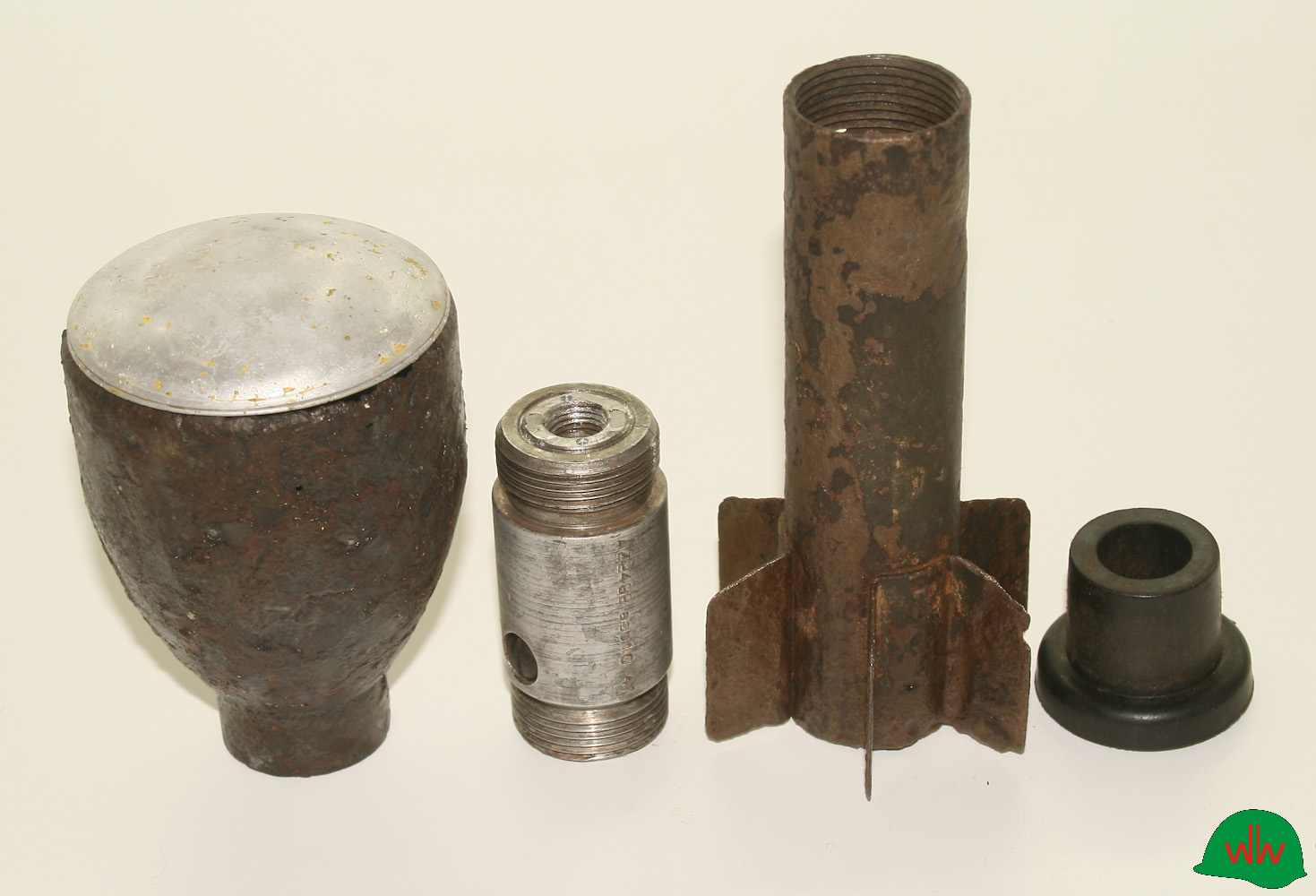

Граната в разобранном виде. Детонатор отсутствует

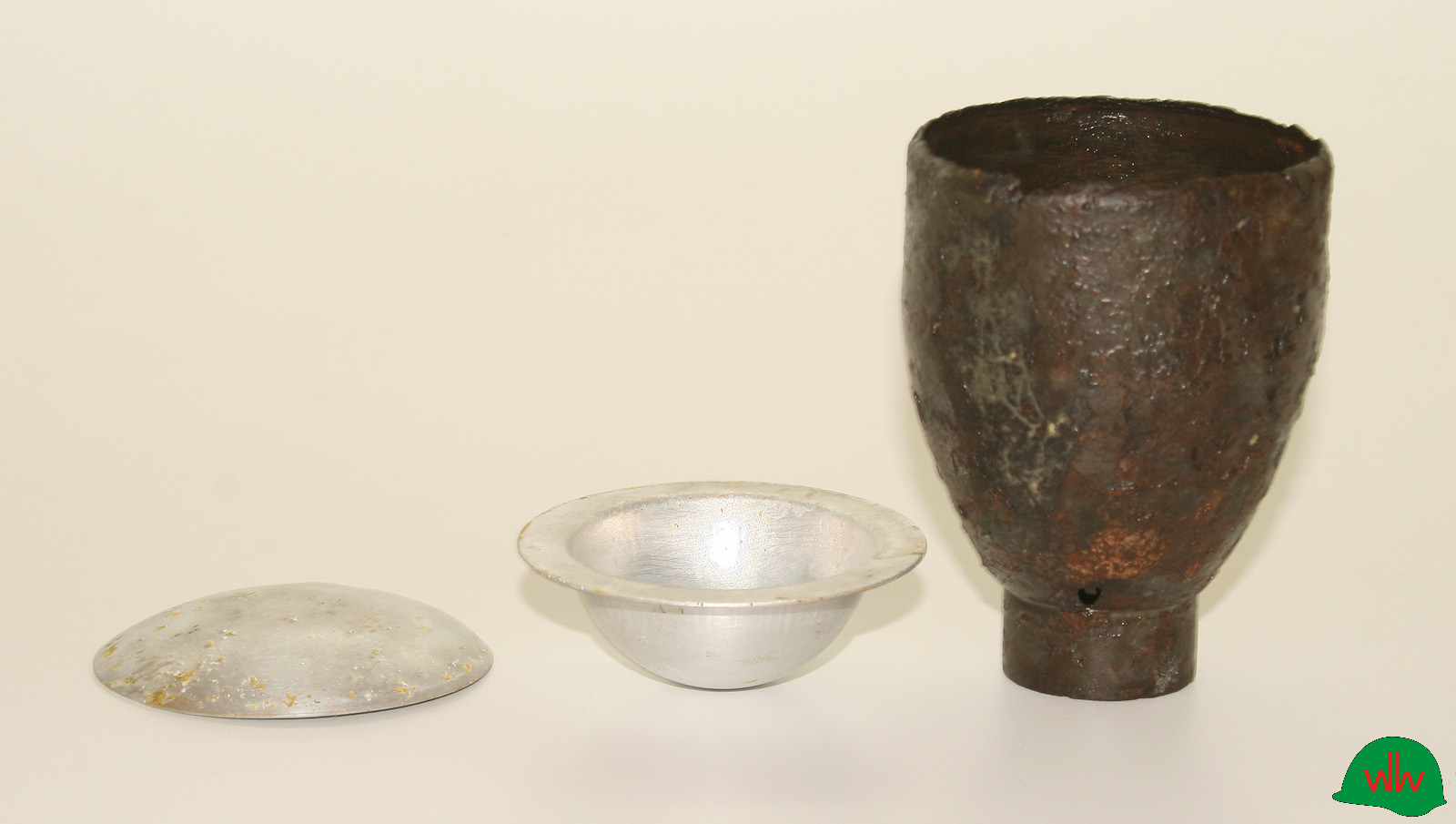

Головная часть гранаты. В центре алюминиевая облицовка кумулятивного заряда.
Форма кумулятивной воронки в виде полусферы была выбрана неудачно, что и обусловило низкую бронепробиваемость не превышающую 35 мм. Все последующие немецкие винтовочные противотанковые гранаты имели конусообразную воронку, формирующую за счет увеличения площади поверхности струю раскаленных газов большей мощности. Бронепробиваемость при этом, при близких значения массы ВВ и габаритах, увеличилась почти в два раза.

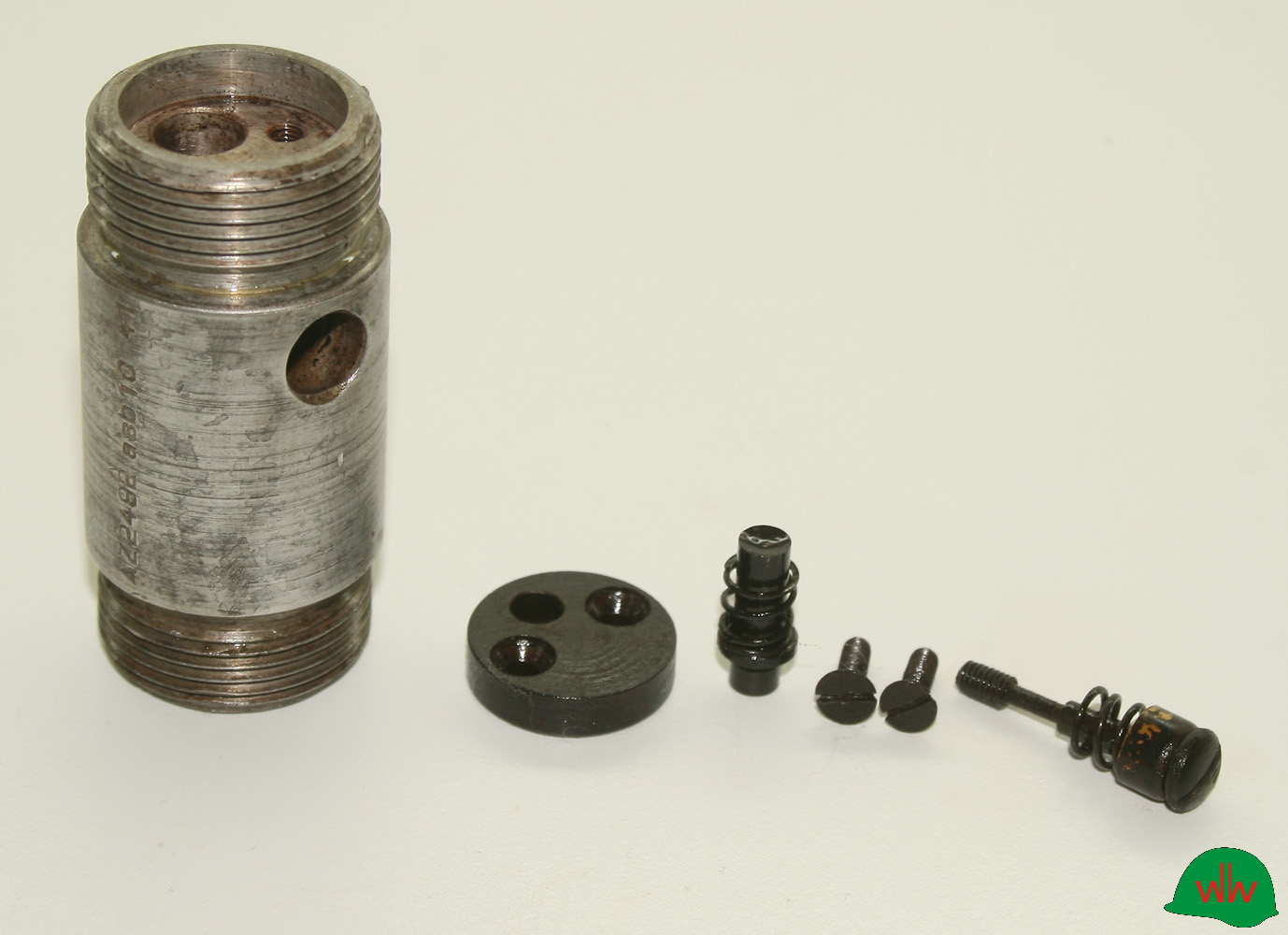

Взрыватель в разобранном виде. Не удалось только выкрутить втулку – капсюледержатель и извлечь ударник. Не помогло даже многократное нагревание – охлаждение.

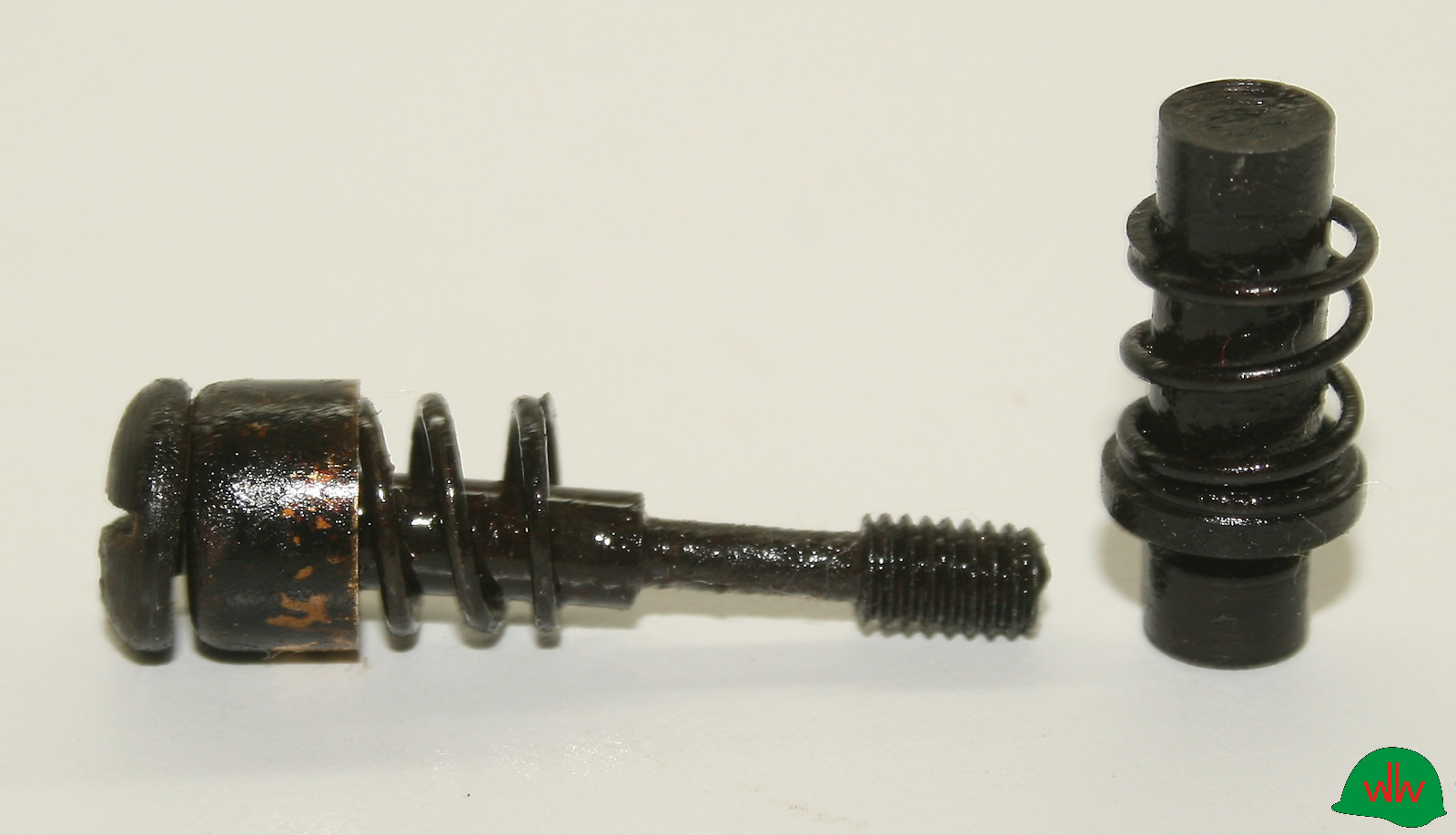

Крупным планом слева предохранитель, справа пробойник, перерезающая тонкую шейку предохранителя в момент выстрела

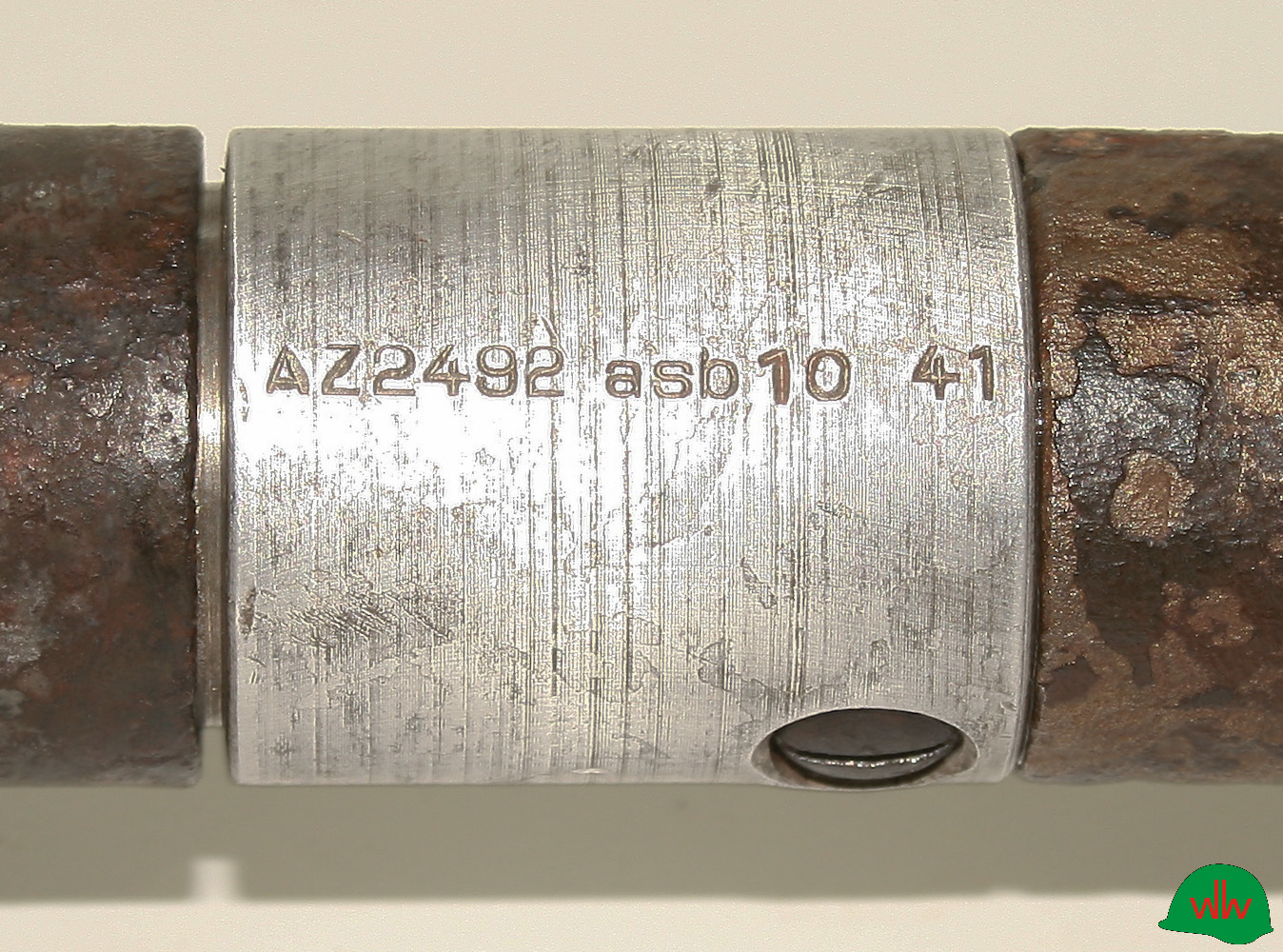

Клеймо взрывателя. AZ2492 – марка взрывателя; asb – производитель Deutsche Waffen – u. Mutionsfabriken AG, Berlin – Borsigwalde; 10 – номер партии; 41 – год выпуска.

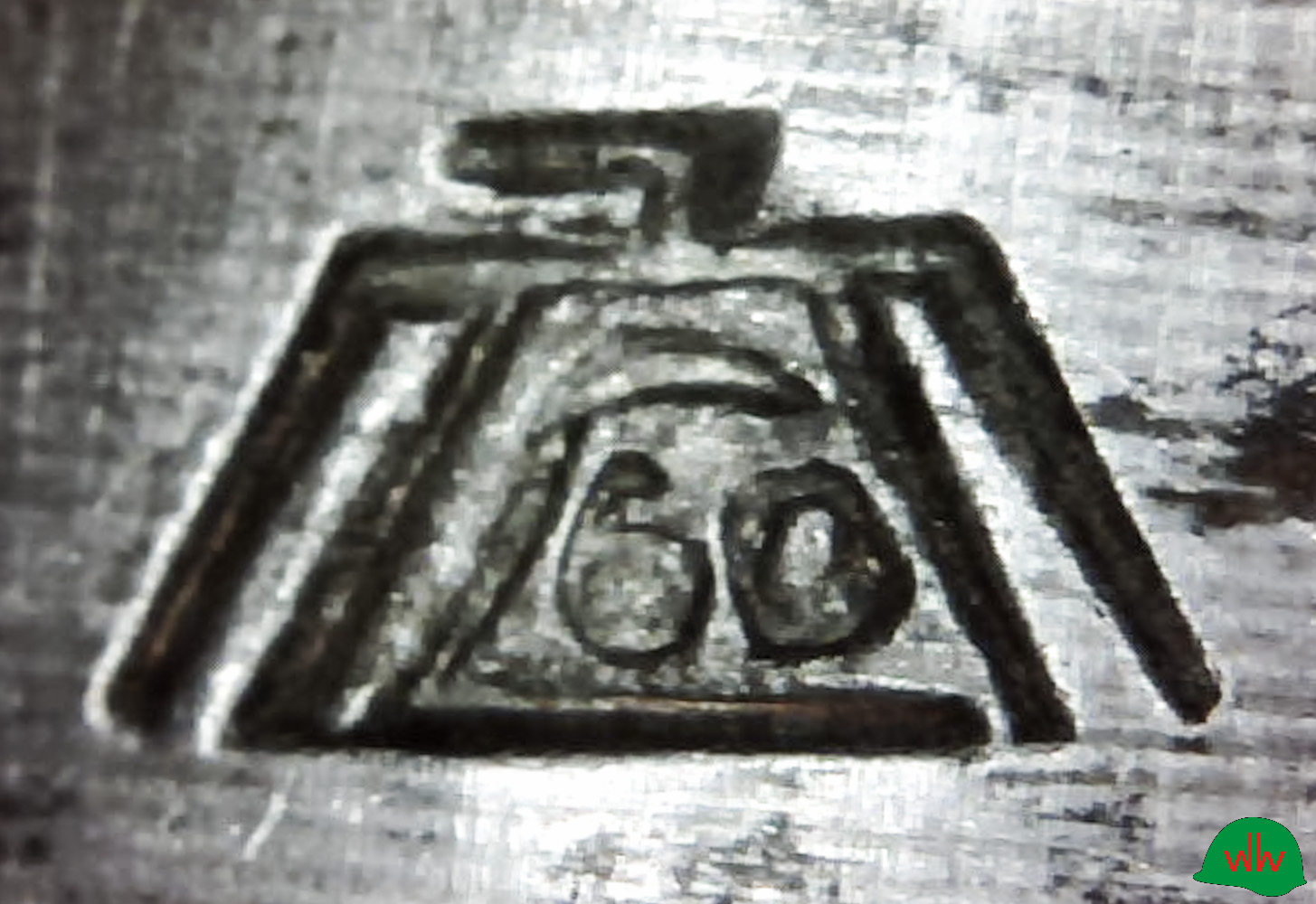

Заводское клеймо (снимок через микроскоп).
Граната выстреливалась из винтовочного гранатомета с откидной мушкой (Schiesbecher mit Klappkorn fur die GG/P 40), закрепленном на приливе для крепления штыка карабина Маузер 98k посредством 7,92-мм винтовочного гранатометного патрона G (7,9-mm Gewechr –Treibpatrone) с полой деревянной пулей.
