МБ20. Переносной стрелковый щит 150К. СССР.
Складной переносной стрелковый щит предназначался для защиты в обороне при наблюдении и ведении огня из индивидуального стрелкового оружия. В щите имелась овальная бойница и две смотровые щели. При установке на позиции откидная опора засыпалась землей для обеспечения устойчивости. Для переноски опора складывалась вдоль щита, но вследствие большого веса и отсутствия ручек делать это было крайне неудобно. Толщина щита 5 мм обеспечивала защиту в основном от пистолетных пуль и осколков, т.к. тяжелая винтовочная пуля пробивала такую броню уже с 500 м. Такие щиты находят, как ни странно, в Карелии. Там они попадаются довольно часто. Один щит был найден в Тосненском районе Ленинградской области на позициях 168 стрелковой дивизии переброшенной в августе 1941 г из под Сортавала в Карелии.
Представленный в экспозиции щит выпуска 1940 г. найден в августе 2010 г в Долине смерти около деревни Мясной Бор, где прорывалась и была окружена 2-ая ударная армия Волховского фронта в первой половине 1942 г.

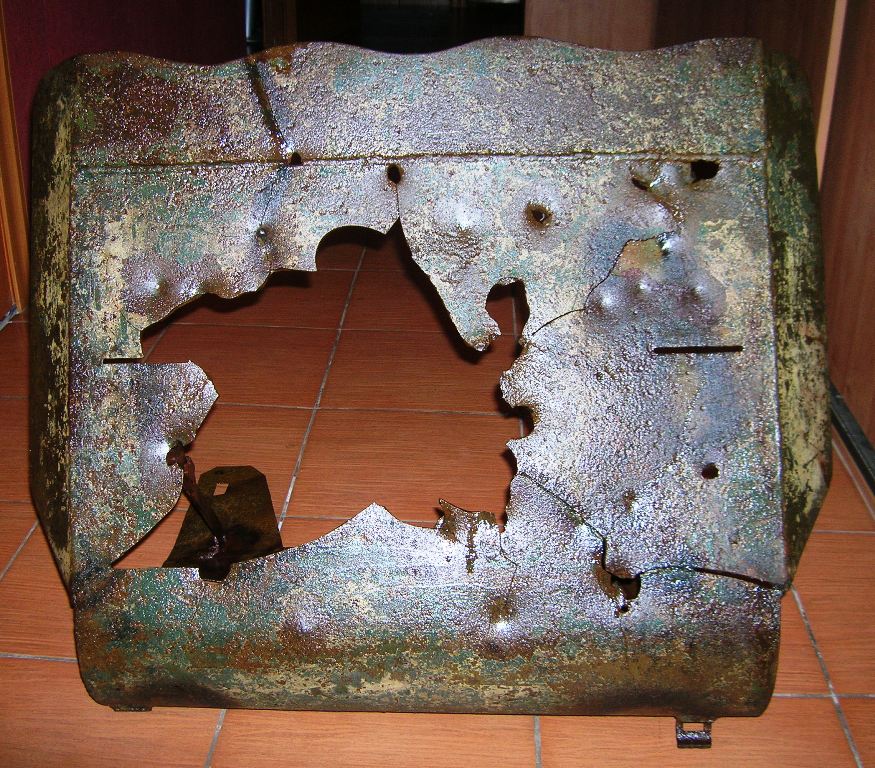

Хорошо видны вмятины и сквозные пробития от пуль. Пролом, возможно, образовался от воздействия фугасного боеприпаса

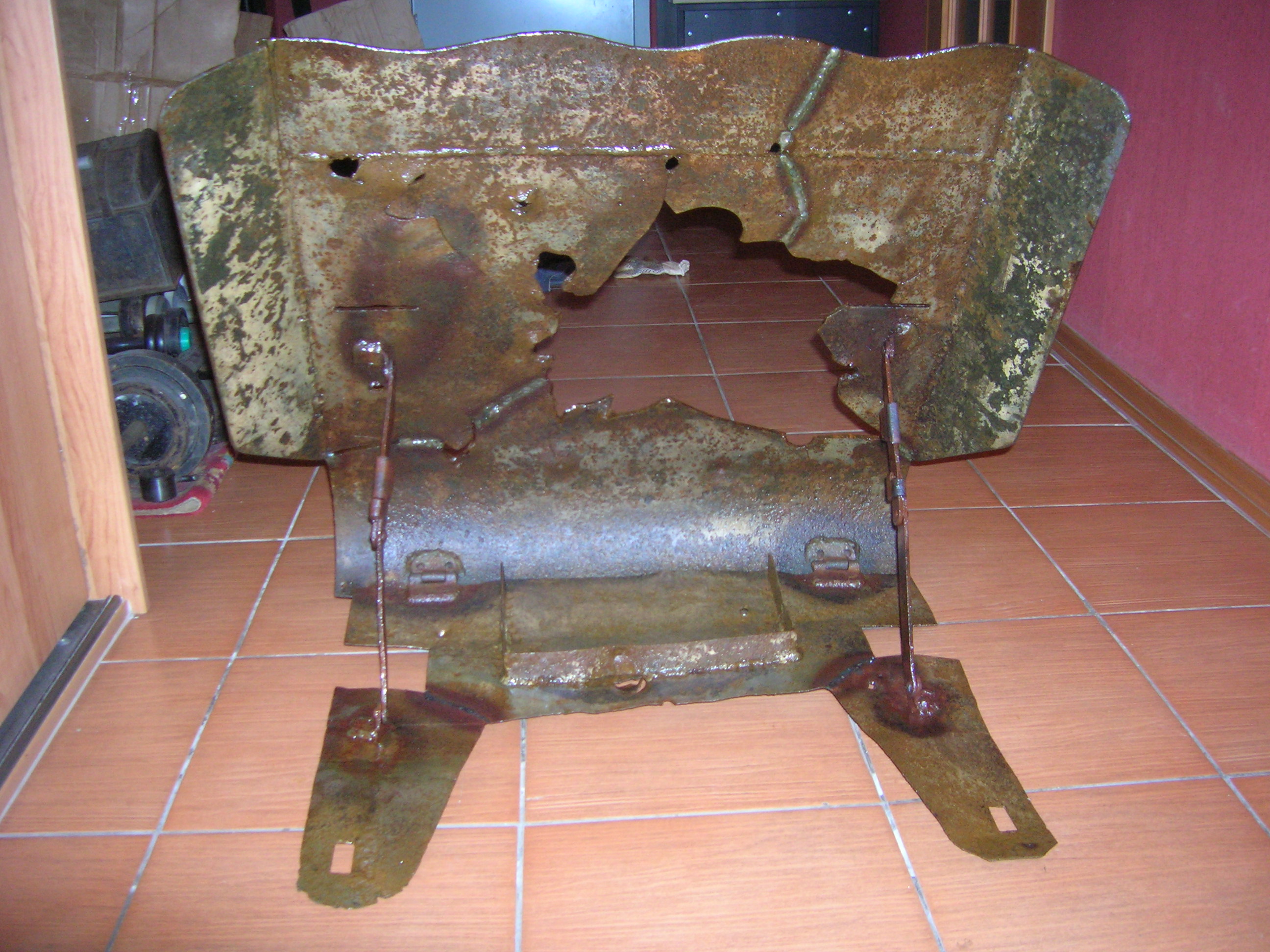

Сварочные швы выполнены в процессе реконструкции
https://warspot.ru/8271-sam-sebe-tsitadel
Помимо ленинградских заводов, над созданием лыжного бронещита трудились и в конструкторском бюро завода №8 имени Калинина (ЗИК) в подмосковном Калининграде (ныне г. Королёв). Там в первых числах января 1940 года был разработан образец, получивший обозначение «150К».
Щит 150К имел складную конструкцию с бойницей в правой передней части и двумя смотровыми щелями. Верхняя кромка щита была волнистой, что был сделано специально: такая форма обеспечивала лучшую маскировку на местности из-за особенностей человеческого восприятия. Конструкция состояла из гнутой лобовой броневой пластины, к которой крепились боковины и основание. К нижней части лобовой пластины были приварены крюки для зацепа за лыжи.
Лобовая часть была наклонена на угол 30° от вертикали, угол между боковинами и основной плоскостью лобового листа составлял 45°. Толщина броневых листов могла быть от 3 до 5 мм, допускалось применение сварки для соединения отдельных деталей. Предполагалось использовать 150К и в обороне, как обычный траншейный щит, устанавливая его на бруствер со снятыми лыжами.
Конструкция завода им. Калинина обладала тем же недостатком, что и у щита Кировского завода – специальные лыжи, но огромное преимущество давало то, что он мог складываться. С некоторыми изменениями щит 150К производился, поступал в войска и использовался в боях в 1941–1942 гг.
